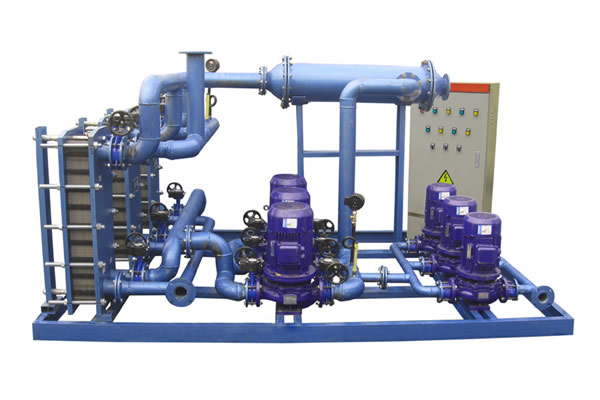

汽水板式混合式換熱機組設備簡述：

     該產品適應于住宅、機關、廠礦、場合的采暖、洗澡和空調系統。整體式換熱機組既可用于水—水交換，也可用于汽—水交換。該機組是由換熱器、循環泵、補水泵、電控柜、過濾器、底座、管路、閥門、儀表等組成，并可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。該機組具有標準化、模塊化的設計，配置齊全，安裝方便、高效節能，已廣泛應用于小區集中供熱、中央空調、生活用水、企業生產工藝用水等系統中。

 　二次水經過過濾除污，經由循環進入換熱器，被蒸汽或高溫水加熱后進行供熱。蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水返回熱源，進行一、二次供熱系統的回路循環。補水泵將軟水打入系統中以保持系統壓力的恒定。

工作原理
　　二次水經過過濾除污，經由循環進入換熱器，被蒸汽或高溫水加熱后進行供熱。蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水返回熱源，進行一、二次供熱系統的回路循環。補水泵將軟水打入系統中以保持系統壓力的恒定。

特點
　　1、采用工控計算或智能化溫度調節器使供水溫度智能控制，即供水溫度按程序設定可隨室外環境溫度，標準間溫度和時間變化，供熱質量高、節能。

　　2、工控計算機顯示、儲存打印各種運行參數，包括：熱媒流量、熱媒溫度、熱媒壓力、供熱量、室外溫度、標準間溫度、供水溫度、凝結水溫度、供水壓力等。

　　3、汽水換熱時，設凝結水換熱段及凝結水溫度控制，充分利用凝結水熱量。

　　4、系統補水采用變頻控制、自動補水、穩壓。

　　5、采用高性的不銹鋼板式換熱器，機組體積小，占地面積小。

　　6、循環水泵可變頻，變量運行。

　　7、標準模塊化設計，可根據用戶情況，靈活選擇控制內容，減少投資。

　　8、運行參數集中數顯，方便可靠。

　　9、水泵采用進口或國產優質立式水泵等，結構緊湊，所需安裝空間小。

　　10、使操作簡單，安裝維護方便。換熱機組的控制換熱調節采用進口或國產名優品牌的控制元件和系統，工作可靠，性能優良，自動化程度高。只需簡單培訓，即可掌握換熱機組的操作。

應用構造
　　1. 溫度控制

　　用電動調節閥控制一次網流量，使二次網出口保持設定溫度。

　　用自立式溫度調節閥控制一次網流量，使二次網出口保持設定溫度。

　　根據室外溫度自動調節二次網的出口溫度。

　　2.壓力、壓差控制

　　二次側供回水壓差控制、二次側回水壓力控制

　　3. 自動補水

　　變頻補水，用二次網回水的壓力信號控制變頻器的輸出，達到自動補水，使系統保持恒壓。

　　用電接點壓力表電氣控制，采用二次網系統壓較往年的上、下限來控制補水泵的啟停，使系統保持恒壓。

　　4.就地優化

　　回水溫度限制、熱流量（水流量）限制、回水溫差限制、結垢檢測

　　5.顯示報警

　　對一、二次網的進、出口的溫度、壓力、熱量、流量及室外溫度等參數實現微機自動化監測與控制，并對系統超壓、電機過熱、電源缺相、除污器堵塞等進行自動報警。

　　6. 通訊功能

　　機組的控制器具有標準485通訊接口，可在主動與被動方式下與監控中心通過下時輪巡采集勢力站控制器參數，當控制器報警時及時上傳。

　　7.機組的控制區功能根據換熱站實地情況而定，可實現無人值守。
