1、采暖（生活熱水或空調機）換熱機組
  供熱管網的一次高溫?zé)嵩催M(jìn)入板式換熱器（溫度為150℃以上水蒸氣時，配減溫減壓裝置），與第二系采暖循環水進行熱交換后，返回供熱（一次）管網。采暖循環水由循環泵送至熱用戶的散熱器中，放熱后再經除污器回到循環泵的進口管路。采暖系統的水量損失由補水泵補充，補水穩壓由電接點壓力表控制補水泵來完成。
  2、采暖和生活熱水兩聯供換熱機組
  供熱管網的一次高溫?zé)嵩催M(jìn)入采暖用板式換熱器后，再進入生活熱水用板式換熱器（或其它類型換熱器），先后將采暖循環水和生活熱水加熱后返回供熱管網，而被加熱的采暖循環水和生活熱水分別用循環水泵和生活熱水泵送至采暖管網和生活熱水管網。采暖循環水和生活熱水的補水及穩壓均由系統來完成。
  3、采暖、生活熱水和空調三聯供換熱機組
  供熱管網的一次高溫?zé)嵩捶謩e進入采暖用板式換熱器和空調用板式熱器，將采暖循環水和空調環水加熱后，進入生活熱水用板式換熱器將生活熱水加熱后返回供熱管網，而采暖循環水、生活熱水和空調循環水分別由各自系統的水泵送至其管網中。補水及穩壓均由系統完成。

全自動換熱機組內一次側設高性能進口西門子溫度控制儀，可根據機組出水溫度控制一次側熱媒流量，溫度較為準確，節能降耗；二次側循環系統則能根據系統回水溫度變化而變頻變量調節循環泵頻率轉速。當系統為不飽和狀態時能根據實際采暖工況自動調節一次熱媒攝入量，控制供暖溫度，變頻循環系統自動獲取系統回水溫度（或者根據壓差）變頻低調循環泵頻率轉速，降低電耗；補水泵根據二次系統回水壓力，自動變頻控制系統的壓力，恒壓運行，無需人工操作，是當前節能降耗的較佳方案，智能換熱機組還具有以下功能：

1、具有自定義溫度設置功能。機組可以根據用戶采暖面積的增減、用戶設計供暖溫度，自動調節熱媒流量，節約能源費用。
2、補水泵自動變頻恒壓控制功能。補水泵可以根據系統回水壓力，變頻控制系統壓力恒定，無需壓力膨脹罐，減少設備占地面積，減少設備投資，性能好，運行穩定。
3、循環泵泵自動變頻控制功能。可以根據用戶采暖面積的增減，自動變頻調節循環泵頻率轉速及電耗。
4、水泵自動轉換功能。采用可編程PLC可使水泵自動巡檢、故障保護、自動切換、并互為備用功能。可以設定時間輪回運轉，使水泵永無銹蝕。
5、多功能觸摸屏，操作更方便。使用人機畫面觸摸屏，各個參數更方便顯示及操作。
6、斷電保護功能。可使系統突然斷電后自動切斷熱源，保護設備不受損害。
7、控制供水溫度更精準。采用西門子電動溫控閥 ，精度高，可以更好的控制出水溫度，并能根據出水溫度，控制熱煤的流量，節能降耗，斷電后，可以自動關閉熱媒進入系統，防止事故發生。
8、水箱帶有低水位保護功能。帶有低水位控制開關，缺水補水泵自動停泵，保護水泵，防止水泵缺水燒壞電機。
9、設備具有室外溫度補償功能（用戶可選）。能根據室外溫度變化自動變量調節系統的供水溫度，節約能耗。

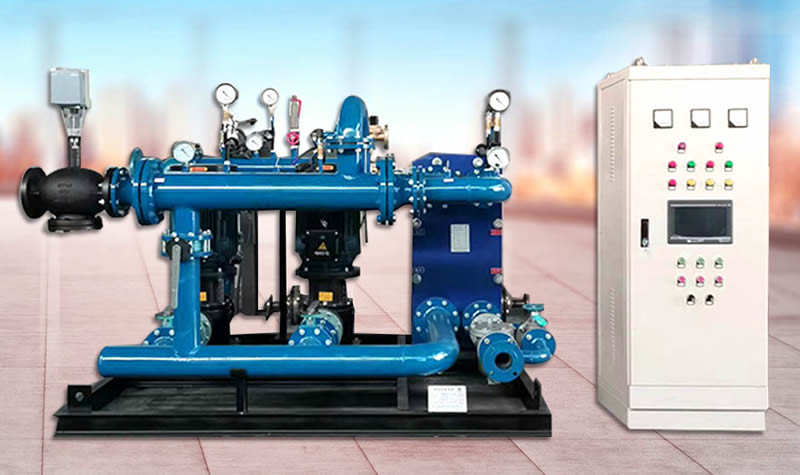

10、無人值守?fù)Q熱機組機組帶有一鍵啟動功能（用戶可選）。按下開機鍵，機組能自動檢測數據，自動控制，按程序啟動補水泵、循環泵及熱源開關等，達到一鍵啟動。
11、機組系統帶有系統缺水失壓保護功能。系統自檢，如果系統缺水，壓力低于設定壓力，循環泵自動停止運行，啟動補水泵補水，直到壓力正常后，循環泵方能啟動，此功能保護循環泵因缺水造成循環泵燒壞電機。
12、自動泄壓功能。當二次側供水壓力高于供水設定值高限時，開啟泄水電磁閥，同時配安全閥，以便實現雙保險。泄水電磁閥開啟壓力設定值可由中央監控系統進行遠程設定。

1.性能特點

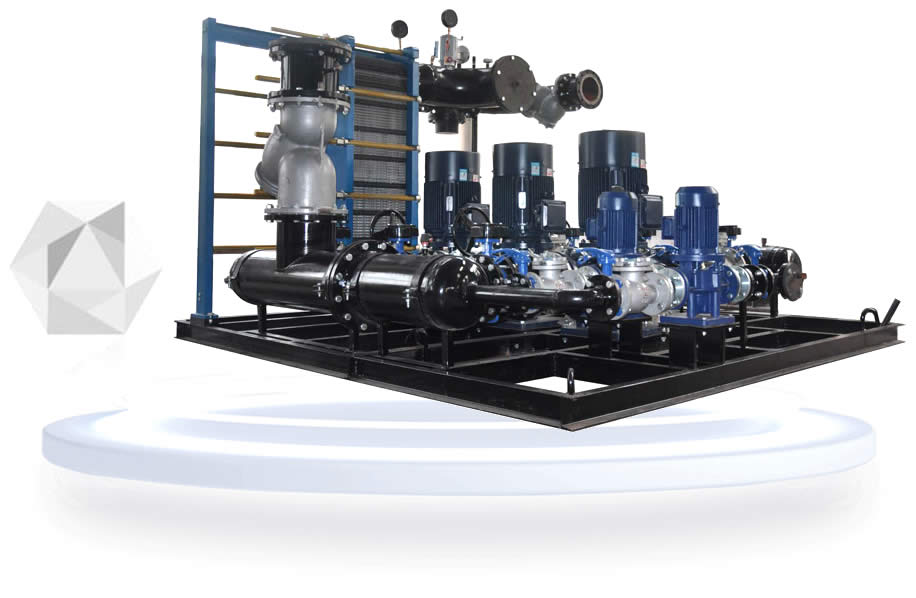

高效智能板式換熱機組是集熱交換系統和熱t(yī)控制、熱1二調節、熱計量等系統一體的全自動智能化的高效節能產品。它根據工況需求、隨氣象條件的變化，由中央控制器實現對一二次熱網的智能控制，最終實現供熱量與實際熱負荷的平衡。它是集城鎮集中供熱(采曖、空調、生活用熱水)最理想的熱交換設備。該機組是由板式換熱器，循環泵、補水泵、除污器、管道、閥門、儀表、變頻控制系統等組成。根據用戶需要可加配電子除垢儀和全自動編程系統。本機組具有傳熱效率高、阻力小，結構緊湊，運行可靠，操作簡便直觀等優點，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上，是首選的高效節能產品。
2.高效智能板式換熱機組特點
本機組優化設計，布局合理，結構緊湊，占地面積小，節省土建投資，安裝維護方便。
本換熱機組采用高科技控制手段，智能化、自動化程度高，易于操作，可實現無人值守。
本換熱機組自動補水，自動定壓，補水泵可全自動運行和手動控制。
本機組設備部件均采用高品質產品，選用高效板式換熱器，換熱高效快速，節省熱能，增容方便，維護簡單。整機配置先進、合理，控制完善。
3.板式換熱機組結構緊湊，選用我公司設計制造的能效比高，體積小的板式換熱器，水泵采用進門或國產優質立式水泵等，故結構緊湊，所需安裝使用空間小。使用操作簡單，安裝維護方便。換熱機組的控制和調節采用進口或同產名優品牌的控制元件和系統，工作可靠、性能優良．自動化程度高。只需簡單培訓，即可掌握換熱機組的操作。

4.板式換熱機組系列產品，品種多樣，型號齊全，用戶可根據需求進行選擇。我公司還生產具有復合功能的機組(采暖+生活熱水、采暖+空凋、空調+生活熱水、采暖+生活熱水+空調)，使用同一熱源。在幾個機組間用幾臺板式換熱器生產不同溫度和不同用途的熱水。所以高效智能板式換熱機組具有多樣性和靈活性，能夠完全滿足用用戶的熱交換需求。

高效智能板式換熱機組工作原理
1、機組工作流程(以采暖系統為例)
換熱機組包括一次側，二次側及補水系統三部分。一次側為熱源，二次側為熱用。蒸汽或高溫水在溫控閥控制下，按供熱系統所需流量送入板式換熱機組，換熱器以間接換熱方式將熱用戶的采暖（空調）回水加熱；被加熱水首先流經不銹鋼芯除污器，再經循環泵進入換熱器被加熱后供用戶使用，周而復始。一次熱媒在板式換熱機組換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。
2、供水溫度控制原理
機組配有獨立的控制系統，根據用戶的不斷要求，可以完成從流量調節到數據采集、分析的功能，從而達到調節用戶供水溫度，滿足審內采暖及舒適度的要求。

高效智能板式換熱機組用途
適用于汽一水換熱，水一水換熱等工況條件。是熱電集中供熱、鍋爐區域供熱、利用工業余熱供熱系統理想的換熱設備。可廣泛應用賓館、飯店、商廈、寫字樓、居民小區、企事業單位等的采暖供熱、空氣調節系統供熱和生活熱水供應等，提供滿足生產工藝要求和溫暖舒適的工作生活環境。
換熱機組
機組優勢
1. 板式換熱機組自動定時開關機。可以根據時間、日期、不同時段實現定時開關機控制。
2. 備用循環泵及換熱器自動定時切換。循環泵定時切換、循環泵故障自動跨越；主板式換熱器與備用板式換熱器定時切換，最大限度延長系統使用壽命。
3. 工頻與變頻自動切換。系統采集溫度及壓力信號，控制循環泵、補水泵的變頻。可自動實現多臺循環泵及多臺補水泵之間變頻切換，變頻與工頻的自動切換。

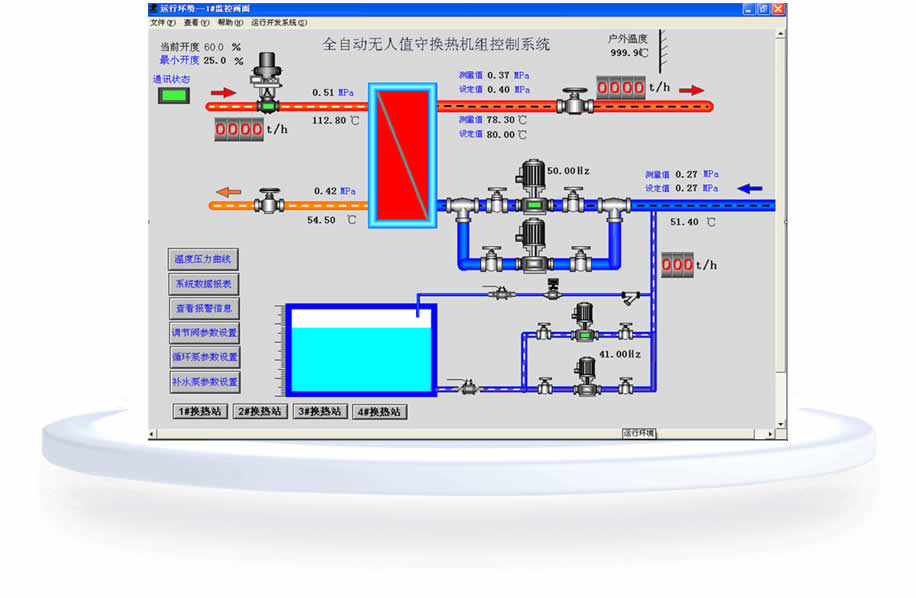

4. 和智能換熱機組相比，板式換熱機組更簡潔直觀、人性化的人機界面，操作使用方便。通過配備觸摸屏，該系統將具有良好的人機界面，可顯示完整的系統運行狀態，設備現狀及各種熱力參數，運行參數集中數顯。可就地控制，也可與中央控制室聯網，方便用戶遠程監控。
5. 板式換熱機組強大的遠程通訊功能。即可有線也可無線上聯上位機。既可實現局域網控制，也可實現無線監控。故障。

質量可靠
技術成熟、外形美觀、性能強大、質量可靠。
布局合理
優化設計、布局合理、結構緊湊、體積小、占地面積小、節省基建投資。
靈活選配
控制方式多樣：分供熱“質”調節型，全年熱能節省可達30-40%；供熱“量”調節型，全年熱電綜合節能率可達30-40%，更大程度節省運行費用。多種控制，可靈活選配。
結構緊湊
水泵采用進口或國產質優管道泵，結構緊湊。
使用壽命長
閥門等配套設施均采用大品牌，精工制造，使用壽命長 。
防垢除污
系統自動補水，自動泄壓，防垢除污。
充分利用
換熱器采用我公司獨立生產的雙螺紋湍流換熱器或板式換熱器，機組成本低。汽水換熱時，設凝結水換熱段，充分利用凝結水的熱量。
安裝使用方便
安裝使用方便，出廠前全部總裝成套，您只需將進出水（汽）口，總電源連接好即可投入運行。
操作簡單、維護方便
換熱機組的控制和調節采用進口或國產名優品牌的控制元件和系統，工作可靠，性能優良，自動化程度高。只需簡單培訓，即可掌握換熱機組的操作。
易于操作
智能化、自動化程度高、液晶顯示、方便現場監控，可無人值守，易于操作。若需要，可實現遠程微機監控，多臺機組集中管理。
系統配置靈活
系統配置靈活，根據您的實際需求，科學合理配置。本公司為您提供的不僅僅是一套設備，而是一個綜合初投資和運行成本的更佳投資方案。總之，在您的采暖空調供熱工程中，本公司總有一款適合您的產品！

使用說明
INSTRUCTIONS
01機組的搬運應按照制造廠提供的安裝使用說明書進行，應避免將機組上的設備作為應力支點。
02安裝過程中，應注意保護易損儀表，必要時可將易損儀表拆卸后保管，調試時再安裝。
03安裝前應核對基礎尺寸，無誤后方可安裝。
04機組應有接地保護裝置，接地電阻應小于或等于4Ω，并應符合GB50174個GB/T2887的要求。
05接組內的熱媒和補給水的水質硬符合國家現行標準CJJ34的規定。
06變頻器的控制柜必須有良好的散熱和防塵功能，其設計要求應符合GB50054的規定。
07機組在運行前，與之相連的系統應單獨進行水壓試驗，并做到清洗完畢。
08機組運行調試階段，應按照說明書的要求定期拆卸清洗過濾器。
09運行人員應嚴格按照制造廠家提供的操作規程操作。
10機組停運后，應采用充水保護裝置。
11對需要帶電維護的控制器及系統，機組停運后不斷電。
